Hidrodinámica

Tubo Pitot:

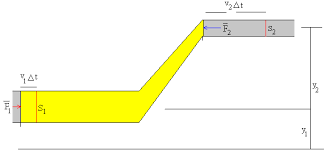

Bernoulli:




Ecuación de Continuidad:

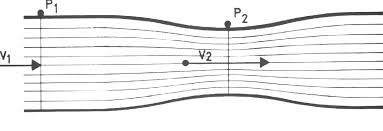

Tubo Venturi:

TAREA DE INVESTIGACION DE CONCEPTOS E IMAGENES DE HIDRODINAMICA.

1. Hidrodinámica

2. Gasto o caudal.

3. Flujo

4. Ecuación de Continuidad

5. Teorema de Bernoulli.

6. Teorema de Torricelli.

7. Tubo de Pitot.

8. Tubo de Venturi.

9. Cinco formas de ahorrar agua en casa.

Sustentación de aviones

REPASO Y PRACTICA DE EXAMEN BLOQUE I HIDROSTATICA



REPASO DE HIDROSTATICA

FISICA II



Maestra: Carmen Leticia Ortega Núñez

Alumno(a):__________________________________________Grupo______Fecha______



1. Contesta lo que se solicite.




1. ¿A qué se refiere la hidráulica?

2. ¿Cuáles son sus grandes divisiones?

3. ¿Qué entiendes por esfuerzo tangencial?

4. ¿Cómo interpretas que un líquido se separa del aire mediante una superficie plana?

5. ¿Qué aplicaciones puede tener la hidrostática?

6. Menciona algunos ejemplos de la vida cotidiana en los cuales observes líquidos en reposo y otros ejemplos donde observes líquidos en movimiento.




1. Anota las características de los líquidos:


• Viscosidad

• Tensión superficial

• Cohesión

• Adherencia

• Capilaridad

• Viscosidad




1. Contesta con ayuda de tu equipo sobre la densidad.


1. ¿Qué es densidad y con qué letra se representa?

2. Busquen objetos y comenten cual es más denso y porque.

3. Recuerdas la fórmula. Anótala y sus unidades.

4. Menciona tres unidades de medida de masa.

5. Menciona tres unidades de medida del volumen.

6. Busca en tu folleto en que página vienen estas equivalencias y anota las unidades de la densidad en el Sistema Internacional, CGS e Inglés.

7. Gráfica: a) el volumen de un cubo de 1cm de lado contra las densidades de . madera, acero, aluminio, oro y cobre.


b) la masa contra densidad de los materiales anteriores.

8. Anota tus observaciones.



1. Contesta con ayuda de tu equipo sobre peso específico.


1. ¿A qué se refiere el concepto de peso específico?

2. Recuerdas la fórmula, anótala, así como sus unidades en los diferentes sistemas.

3. ¿Quién tendrá más peso específico, el agua, el aceite o el mercurio, ocupando el mismo volumen y porque?

4. Grafica un volumen constante de 1m³ contra el peso específico de los anteriores materiales.

5. Anota tus observaciones.










1. Analiza las Presiones.


1. ¿Qué es Presión?

2. Si caminas por un río congelado, ¿cómo lo harías? y porque.

3. ¿Qué entiendes por presión hidrostática, presión atmosférica y presión absoluta?

4. Recuerdas la fórmula de presión, anótala y dibuja unos ejemplos comparativos de mucha o poca presión sobre un objeto.

5. Busca en tu folleto las equivalencias de presión y anota cinco unidades en las que podrías medir la presión.

6. Dibuja o recorta ejemplos en los que se pueda medir la presión hidrostática, presión atmosférica y presión absoluta.




1. Comenta y anota con ayuda de tu equipo.


1. Comenta los anteriores puntos y define lo que son las diferentes presiones.

2. Dibuja un fluido encerrado en un globo y por medio de flechas define su comportamiento.

3. Si al anterior globo le hacemos varios orificios de diferentes diámetros como se comportaría el fluido y porque.

4. Un buzo al estar sumergido en el mar, ¿siempre tiene la misma presión sobre él y cuáles presiones sufre?

5. ¿Dependerá en algo el que se sumerja en el Mar Rojo o en el Mar del Caribe?

6. Una persona que camina por una cama de clavos, ¿Será lo mismo que lo haga con todo el cuerpo, de puntitas, cuando hay muchos clavos o cuando tenga solo la mitad de clavos?

7. Cuando le pones presión a las llantas de tu bicicleta, ¿qué tipo de presión mides en el manómetro?

8. Porque los tanques estacionarios para gas los llenan hasta el 85% máximo?

9. Donde se sufre más presión para una persona, ¿sobre el nivel del mar o sobre El Nevado de Toluca?, y porque.

10. Define los conceptos de presión hidrostática, atmosférica, manométrica y absoluta y experimento de Torricelli, acompañados de ejemplos prácticos y dibujos pintados o recortes, fórmulas y unidades.

11. Investiga acerca de Blaise Pascal, Tonel de Pascal y anota sus aportaciones principales.

12. ¿Cómo es posible que con solo mover una palanca de un gato hidráulico se pueda levantar un camión?

13. Recuerdas el Principio de Pascal, anótalo.

14. Si la presión en el punto más liviano es igual que en el punto más pesado, anota la fórmula del Principio de Pascal.




1. Anota sobre el principio de Arquímedes.


1. Donde levantas más fácil a una persona, en el agua o en el aire y porque.

2. Existe una fuerza que empuja los objetos hacia arriba al estar sumergidos en un fluido.

3. Anota el Principio de Arquímedes

4. Representa un dibujo con vectores de fuerza de un objeto bajo el agua.






1. Marca con una V si el enunciado es verdadero y con una F si es falso.




1. La fuerza de empuje es igual al peso del fluido desalojado. _____

2. Un cuerpo sumergido se hundirá si el peso del fluido que desaloja el empuje es menor que el peso del cuerpo. _____

3. Si el peso del fluido desalojado es exactamente igual al peso del cuerpo sumergido, no se hundirá, ni se elevará. _____

4. Si el peso del fluido desalojado excede el peso del cuerpo sumergido, el cuerpo se elevará a la superficie y flotará. ____






1. TRABAJO RESUMEN DE UNIDAD POR EQUIPOS EN CLASE




Define los siguientes conceptos, menciona fórmulas si aplica al tema y avanza en el juego de serpientes y escaleras si sabes la respuesta.



1. Estado líquido

2. Estado sólido

3. Estado gaseoso

4. Plasma

5. Condensado de Bose Einstein (CBE)

6. Capilaridad

7. Fuerzas de adhesión

8. Incompresibilidad

9. Tensión superficial

10. Densidad

11. Fuerzas de cohesión

12. Hidrostática

13. Hidrodinámica

14. Hidráulica

15. Presión

16. Principio de Pascal

17. Manómetro

18. Presión absoluta

19. Presión manométrica

20. Presión hidrostática

21. Principio de Pascal

22. Principio de Arquímedes

23. Presión atmosférica

24. Torricelli

25. Gasto

26. Densidad

27. Peso específico










1. Resuelve correctamente los siguientes problemas, con datos, fórmulas, sustituciones y resultados con sus unidades encerrados.




1.- Si 300cm³ de alcohol tienen una masa de 237gr, calcula: el valor de su densidad. Y su peso específico.

Resultado:

a) 0.728kg/m³, 742N/m³ b) 72.7 kg/m³, 76.56N/m³ c) 790 kg/m³, 7 742N/m³

























2.- Determina la presión hidrostática que existirá en un lago a una profundidad de 3m.

Resultado:

a) 29 600 pascales b) 18 000 pascales c) 29 400 pascales





















3. Al medir la presión manométrica con un manómetro de tubo abierto se registró una diferencia en las alturas de 7cm de Hg. ¿Cuál es el valor de su presión absoluta, sabiendo que la presión atmosférica es igual a 760mm de Hg?.

Respuesta: a) 83cm de Hg b) 110 556N/m³ c) 83cm de Hg





















4. Calcula la fuerza que se emplea en el émbolo menor de un prensa hidráulica de 10cm² de área, si en el émbolo mayor con un área de 150cm² se produce una fuerza cuyo valor es de 10 500N.

Respuesta: a) 7 000N b) 700N c) 70N























5. Un cubo de acero de 20cm de arista se sumerge totalmente en agua. Si tiene un peso de 564.48N, calcula que empuje recibe y cuál será el peso aparente del cubo.

Respuesta: a) 85.926N, 423.8N b) 78.4N, 486.08N c) 85.992N, 428.55N

























FORMULAS:



γ = w/ v ῤ = m/v w = m g







P = F / A P_H = ῤ g h P_absoluta = P_manométrica + P_atmosférica





F = f A= Ӆ r² E = w_aparente – w_{en el fluido}

A a

E = ῤ v g
